與現有技術相比，增材制造（AM）提供了一種更為經濟有效、自動化的制造過程，他可以實現數字化的庫存，同時為工程的設計提供了更大的靈活性。熔絲制造（FFF）也稱熔融沉積制造（FDM），是熱塑性聚合物最常用的增材制造技術之一。在FFF工藝中，將熱塑性長絲送入加熱的噴嘴中，熔化或液化，然后擠出并沉積在構建模型的基板上。當熔融材料沉積時，臺架在水平x-y平面內移動噴嘴。然后，在完成x-y平面中的沉積之后，加熱底板垂直移動（在z軸上）。沉積層固化并與相鄰層粘合/焊接，形成所需的3D幾何形狀。

PEEK是一種高性能的熱塑性塑料，即使在高達240°C的溫度下也具有優異的機械和化學耐受性，PEEK還具有優異的耐水解性并提供防火，防煙和防毒性能。PEEK已用于汽車，航空航天，石油和天然氣等領域。本文研究的重點是PEEK的FFF用于制造生物植入物，以便有效地利用其性能，如生物相容性、疲勞性和耐磨性。本文首先討論FFF制備PEEK樣品的工藝參數，然后進行拉伸，彎曲和斷裂韌性的測試，包括與DIC的光學應變映射，為PEEK的FFF制造提供了指導，使其能夠?qū)崿F(xiàn)在骨科植入物的應用。
研究方法
     本文使用Indmatec HPP 155裝置（Apium Additive Technologies GmbH）制備FFF樣品，使用由Victrex?PEEK450G制成的直徑為1.75mm的長絲，經過壓力機構將長絲送入0.4mm直徑的噴嘴，本研究中使用的FFF工藝參數如下：
噴頭移動速度：800mm/min；第一層：300mm/min
噴頭溫度：410℃；第一層390℃
基板溫度：100℃
層高：0.1mm；第一層：0.18mm
擠壓寬度：0.48mm
填充圖案：直線
填充密度：100%

圖1 通過FFF制備的PEEK拉伸樣件

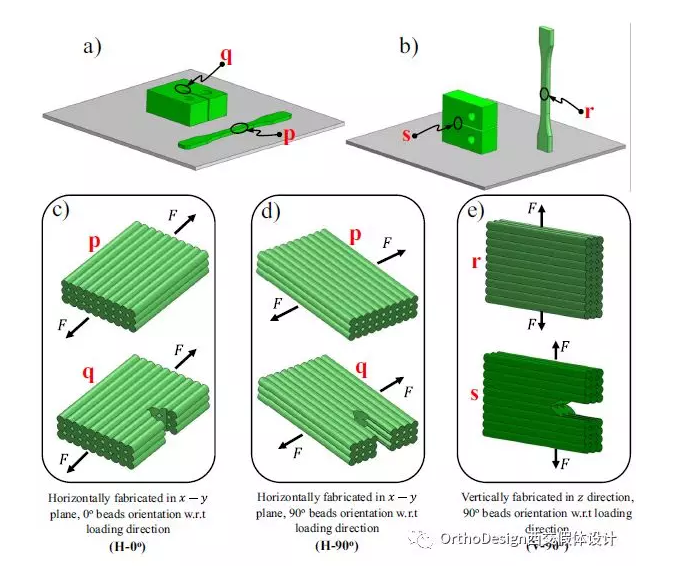

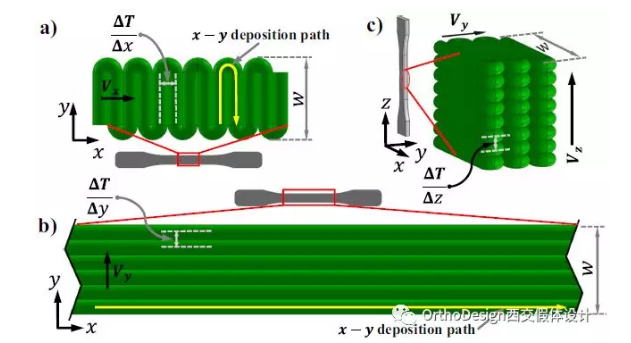

    圖1中采用水平方向打印，（b）采用垂直方向打印，填充路徑的方向分別為0°（c）和90°（d），（c）和中的p和q分別是中相應區域p和q的放大視圖，相同地，（e）中的r和s是相應區域r和s的放大區域。彎曲試樣的構造類似于拉伸試樣的構造。

    拉伸試驗在具有2.5kN測力傳感器的Zwick-Roell Z005萬能試驗機（UTM）上進行，在環境溫度（~20℃）下，根據ISO 527以1mm / min的恒定十字頭速度進行拉伸測試。FFF-PEEK拉伸樣件如圖2所示。

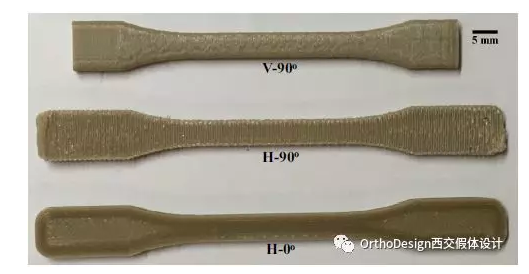

圖2 FFF-PEEK拉伸樣件

    根據國際標準ISO 178，在環境溫度（~20℃）下在具有2.5kN測力傳感器的Zwick-Roell Z005萬能試驗機（UTM）上以2mm / min的恒定十字頭速度進行三點彎曲試驗。進行斷裂試驗以評估3D打印PEEK的模式I斷裂韌性。根據ASTM D5045-14標準測量FFF-PEEK試樣的拉伸斷裂性能，以測量聚合物的平面應變斷裂韌性。

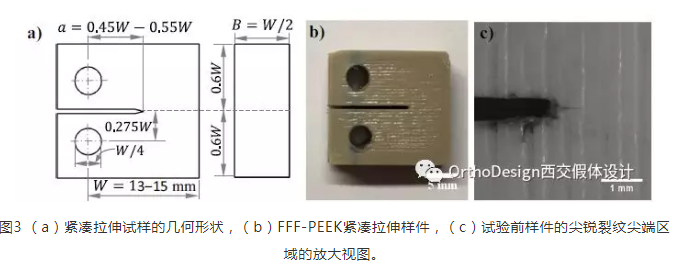

圖3 （a）緊湊拉伸試樣的幾何形狀，（b）FFF-PEEK緊湊拉伸樣件，（c）試驗前樣件的尖銳裂紋尖端區域的放大視圖。

結論

圖4  FFF-PEEK過程中的熱梯度和構建速率的示意圖

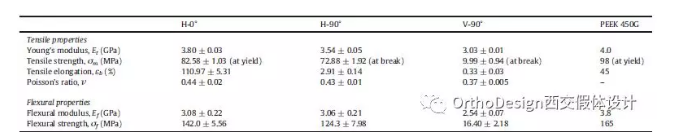

     根據ISO 527-1：2012，拉伸強度是在拉伸試驗期間觀察到第一局部最大值的應力。因此，在屈服點評估H-0°樣品的拉伸強度，而在失效點評估H-90°和V-90°樣品的拉伸強度，H-0 °試樣表現出最高的楊氏模量和拉伸強度，其次是H-90°和V-90°（圖4和表1）。在H-0°試樣中，拉伸加載力方向平行于絲材走線方向，因此該樣品顯示出更高的楊氏模量和拉伸強度。 H-90°的楊氏模量和拉伸強度值分別比H-0°低7％和12％。由于熔融的絲材之間優異的界面結合，H-90°試樣表現出接近H-0°試樣的性能。

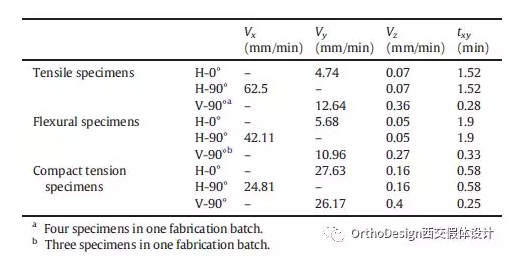

表2 在FFF-PEEK過程期間，在x，y和z方向上的構建速率（Vi）和在單個水平面中的沉積時間

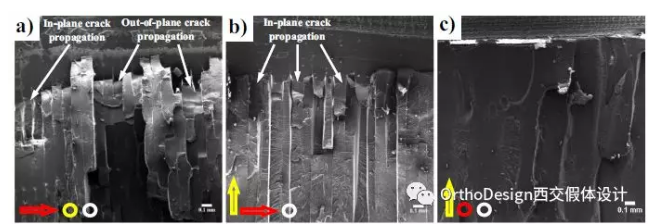

圖6  SEM裂縫表面形態（a）H-0°，（b）H-90°和V-90°樣件。

     H-0°樣件在110％應變下評估失效，因此橫截面積較小，宏觀空隙較大。 紅色，黃色和白色（箭頭和圓圈）分別表示z制造方向，走線方向和負載方向。 圓圈表示垂直于表面的方向。

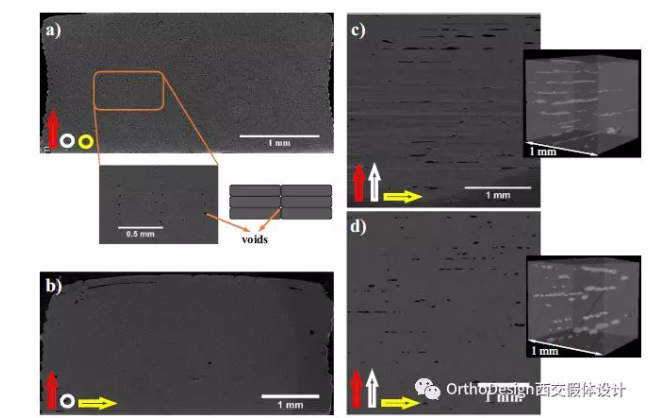

 圖7 空載時FFF-PEEK樣品的μCT圖像; （a）H-0°樣品的2D圖像，插圖顯示相鄰走線之間交叉連接處的空隙，（b）H-90°樣品的2D圖像，（c）V-90°樣品的2D圖像，插圖顯示空心的3D重建圖像，（d）V-90°緊湊張力樣品的2D圖像，插圖顯示空隙的3D重建圖像。 紅色，白色和黃色（箭頭或圓圈）分別表示z制造方向，載荷方向和走線角度。 圓圈表示垂直于表面的方向。

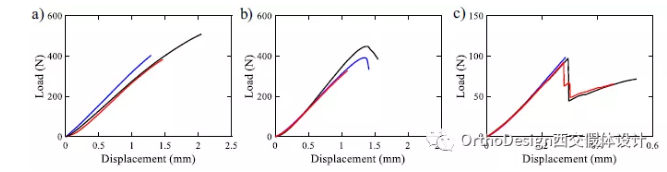

圖8 FFF-PEEK的載荷-位移曲線，（a）H-0°，（b）H-90°和V-90°樣件。

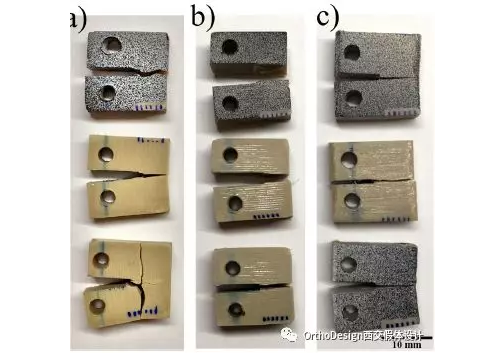

圖9 緊湊拉伸樣件試驗后照片H-0°，（b）H-90°和V-90°樣件。

     斷裂試驗結果顯示了FFF工藝參數對斷裂韌性的影響。 H-0°樣件表現出最佳性能，其次是H-90°和V-90°，如載荷-位移曲線（圖9）和KIC（表3）所示。

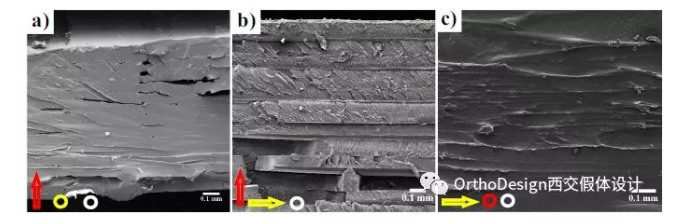

圖10 （a）H-0°，（b）H-90°和V-90°樣件的斷裂表面SEM圖像。 紅色，黃色和白色（箭頭或圓圈）分別表示z制造方向，走線方向和載荷方向。 圓圈表示垂直于曲面的方向。

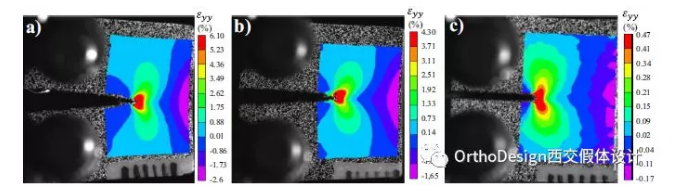

圖11 在最大載荷下的應變的DIC輪廓H-0°，（b）H-90°和V-90°樣件。

討論
     本文給出了FFF制備PEEK樣品的拉伸、彎曲、斷裂韌性，試驗邏輯緊密，試驗充分，系統的研究了FFF工藝參數對PEEK樣件力學性能的研究，為PEEK在醫學中的使用提供了較為充分的工程理論。文中很多地方值得我們學習，例如圖表的制備，圖表清晰易懂，邏輯性性強，為我們今后做類似的力學實驗提供借鑒。
