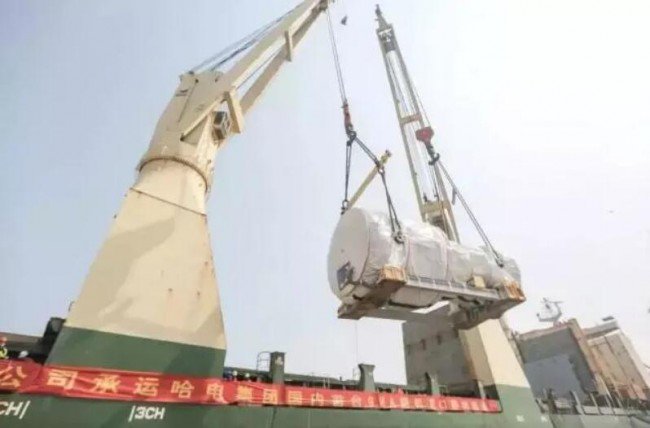

近日，國內進口的全球首臺3D打印微孔預混9HA燃?xì)廨啓C(jī)在天津港保稅區臨港區域大沽口港區抵津接卸。待正式并網發電后，天津的居民和企業將享受9HA燃機帶來的清潔、高效能源。

“大九”身懷絕技

      據了解，重達390T的全球首臺3D打印微孔預混9HA燃?xì)廨啓C(jī)俗稱為“大九”，本次由臨港港務集團負責作業的“大九”是中國進口的首臺9HA燃?xì)廨啓C(jī)。值得一提的是，這臺“大九”還有一個特殊身份，即全球第一臺采用3D打印微孔預混（MicroMixer）燃燒室的9HA燃機。

該燃?xì)廨啓C(jī)是由上海長航國際海運有限公司負責承運的哈爾濱電氣集團天津軍糧城電廠項目核心部件，與傳統燃?xì)廨啓C(jī)相比，9HA燃?xì)廨啓C(jī)在降低碳排放、提高燃燒效率方面有明顯的提升，聯合循環效率將高于62%。同時，此機器調峰靈活，對電網穩定性也有極大幫助。

雖然GE官方并未透漏9HA.02上使用的3D打印技術細節，但據中國3D打印網了解，GE于2017年1月24日獲批的專利2中，內容包括燃料噴射器主體和冷卻系統的制造技術。燃?xì)廨啓C(jī)一般包括壓縮機部分、具有燃燒器的燃燒部分和渦輪部分。壓縮機部分逐漸增加工作流體的壓力，以便向燃燒部分提供壓縮的工作流體。燃料被注入壓縮工作流體中以形成可燃混合物。

      可燃混合物在燃燒室內燃燒以產生具有高溫、壓力和速度的燃燒氣體。較高的燃燒氣體溫度可以提高燃燒器的熱力學效率。較高的燃燒氣體溫度可提高雙原子氮的分解率，相反，較低的燃燒氣體溫度普遍降低了燃燒氣體的化學反應速率，從而增加生產的一氧化碳（CO）和未燃燒的碳?xì)浠衔铮║HCS）在燃燒室的停留時間。為了平衡燃燒器的整體排放性能和熱效率，某些燃燒器設計包括多個燃料噴射器，該燃料噴射器布置在襯墊周圍，并且通常從主燃燒區下游定位。燃料噴射器一般通過襯墊徑向延伸，以將流體連通到燃燒氣體流場中。

      為了克服燃燒氣體流場中燃燒氣體的高動量，必須通過噴油器引導大量壓縮空氣以將燃料充分推入燃燒氣流中。燃料必須在相對較高的壓力下供給，以充分推動燃料進入燃燒氣體流場。解決這些問題的當前解決方案包括將燃料噴射器的少一部分通過襯里向內徑延伸到燃燒氣體流場中。然而，這種方法將燃料噴射器暴露在熱燃燒氣體中，可能會影響組件的機械壽命和導致燃料焦炭積累。根據3D科學谷的市場研究，GE改進了用于將燃料噴射器延伸到燃燒氣體流場中的冷卻系統。GE于2017年1月24日獲批的專利包括燃料噴射器主體，包括確定主體包括冷卻通道的三維建模信息，將三維建模切分成多個切片橫斷層，并通過電子束融化技術將各層融化凝固起來，從而制造出燃料噴射器主體。

     GE獲批的專利還包括用于冷卻延伸到燃燒氣體流場的燃料噴射器的系統。根據3D科學谷的市場研究，該系統包括通過燃燒室限定燃燒氣流路徑的襯里、通過襯里延伸的燃料噴射器開口和燃料噴射器。噴油器主體采用粉末床激光熔融或電子束熔融EBM技術制造。激光熔融增材制造工藝允許更復雜冷卻通道模式，這樣的通道幾乎無法通過傳統的制造方法制造。此外，增材制造減少潛在的泄漏和其他潛在的不良影響，例如通過傳統方法需要有多個組件釬焊或結合在一起以形成冷卻通道，這不僅僅增加了工藝的復雜性和程序，還帶來了潛在的質量隱患。

      通過激光熔融技術，每層的尺寸在0.0005英寸到大約0.001英寸之間。GE在該專利中所使用的是（但不限于）EOSINT? M 270 , 以及PHENIX PM250, 或者EOSINT? M 250 。根據3D科學谷的市場研究，GE所采用的金屬粉末成分中含有鈷鉻，例如（但不限于）HS1888和INCO625。金屬粉末的粒徑大約在10微米到74微米之間，最好是在大約15微米和大約30微米之間。

      金屬3D打印被應用到燃燒系統的設計優化方面。金屬3D打印所實現了更復雜的幾何形狀，使得工程師可以改進燃?xì)廨啓C(jī)中的燃料和空氣的預混合，以實現最大的發電效率。通過3D打印技術制造優化的關鍵零件，從而提升設備的整體性能，GE已經體驗到了3D打印技術“四兩撥千斤”的價值放大效應。

Review

      如果說GE能源是個產品眾多的“大家族”，那么這其中集萬千寵愛于一身的“公主”，一定非目前世界上最大最高效的重型燃?xì)廨啓C(jī)——GE 9HA重型燃?xì)廨啓C(jī)-哈麗特（Harriet）莫屬。她重達八十萬磅，體型驚人卻青春洋溢，一出世便受到世人矚目。

  如今GE HArriet憑借3D打印制造技術，打破了自己的凈效率記錄。在南卡羅來納州格林維爾工廠的測試中以64%的聯合循環效率擊敗了自身之前的設計。GE將HArriet效率的提升歸功于“通過不斷創新帶來的燃燒效率突破”，而這里面的創新則離不開3D打印技術所制造的汽輪機的多個關鍵部件。Harriet裝備有原先為超音速噴氣飛機開發的高溫合金單晶透平葉片，因配合有先進的冷卻技術，可以耐受最高2,900華氏度(1,600℃）的高溫。不僅如此，Harriet在整個生命周期中擁有很高的經濟效益。GE H家族的燃?xì)廨啓C(jī)被全球70多家客戶的發電廠使用。通過將燃?xì)廨啓C(jī)產生的廢熱重新導向蒸汽輪機，循環發電的方式以相同的燃料產生50％以上更多的電力。

     就在這個新紀錄誕生的18個月前，9HA.01燃?xì)廨啓C(jī)還贏得了吉尼斯世界紀錄，為世界上最高效的循環發電廠提供動力。在法國Bouchain工廠，GE 9HA產生足夠的電力，提供達605MW的發電量為60萬個家庭提供能源。在循環發電的系統配置中，效率為64％的新型9HA.02燃?xì)廨啓C(jī)的總輸出功率為826兆瓦。根據GE能源公司的估計，額外的電力可以為全球客戶“節約數百萬美元的燃料”。

      一方面是推進3D打印在GE內部和外部客戶領域的應用，另一方面是通過合作推進GE產品在全世界范圍內的引入。在中國，GE與哈電集團2014年就簽署了9HA技術轉讓協議，GE哈爾濱創新中心將和哈電協同創新，共同幫助Harriet實現本土化，成為為中國市場量身打造的設備。在Harriet的哈爾濱創新中心，GE公司的工程師們、哈電集團研發部門的工程師以及美國和法國等地的專家資源將共同研究中國客戶的需求，為Harriet鋪平本土化之路，或許我們可以期待，在不久的將來，帶有3D打印關鍵零部件的9HA.02也在中國組裝線上生產。
