在各種基板上3D打印電子器件是增材制造的新興領域。直接打印電子產品的吸引力主要在于減少工藝步驟，降低資本設備成本和減少特定工具需求。此外，包括將傳感器（壓力傳感器，溫度感應器或變形感應器）直接打印到電子產品中，也正在強化3D打印的重要性。

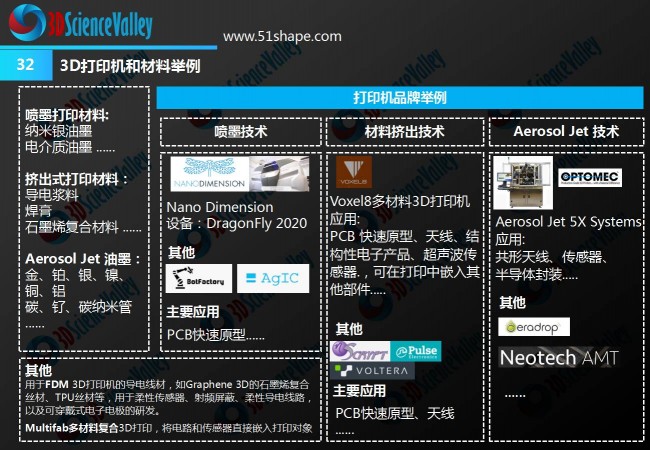

       目前，美國在結構性功能電子的打印研究方面尤為強勢，典型的企業包括包括哈佛的Voxel8, 麻省理工的MultiFab，以及獲得GE和歐特克投資的Optomec。另外一家公司，以色列的Nano Dimension在打印多層線路板方面也獨樹一幟，可以預見功能性電子結構件的3D打印技術，美國正在引領崛起。尤其是最近，根據3D科學谷的市場觀察，越來越多的企業進入到3D打印功能性電子結構件的領域。

龍門結構模塊化配置

      nScrypt是一家位于佛羅里達州的微型點膠機和3D打印設備制造商，最近，這家公司獲得了大規模高精度結構性功能電子產品3D打印龍門式設備的專利。這是一種混合龍門結構的制造系統，該系統結合了3D打印技術，并通過剛性龍門框架以模塊化的結構來進行軸的移動。

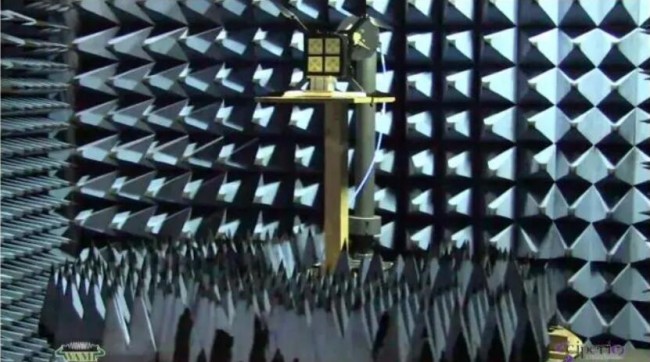

圖片：測試nScrypt 3D打印的相控陣天線，來源nScrypt

     這個系統可以制造具有高精度和嚴格尺寸公差的大型零件，可以以標準的龍門結構組裝，并以合理的價格加配擴展結構，整個設備結合了多個運動控制系統，計算機控制和傳感器，提供持續反饋，以調整3D打印或傳統制造工藝的相互配合。自2002年成立以來，nScrypt一直專注于增材制造和微分配技術。nScrypt的微分配涉及以小于1微升的體積沉積墨滴。該過程有利于多材料3D打印，可以制造智能設備、共形天線和微流體設備。

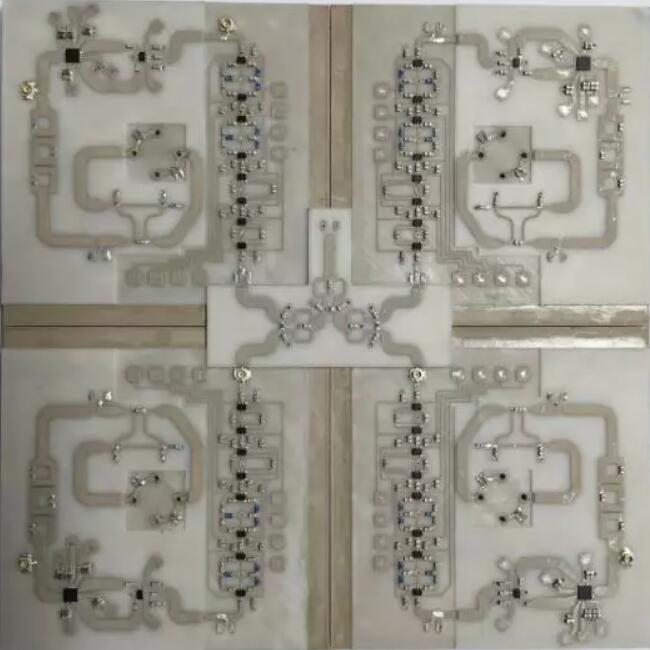

圖片：小尺寸相控陣天線，來源nScrypt

     nScrypt的專利技術采用了基于SmartPump注射器的分配器，可與10,000多種市售材料兼容。此外，還涉及到一種新的高速微增材制造制造方法，該技術能夠實現在更寬的材料調色板或能夠在一系列成形表面上進行3D打印。nScrypt的專利技術涉及到具有三個計算機控制的運動系統的新型解決方案。根據nScrypt的說法，該機器由一組傳感器協調，這些傳感器提供連續的閉環反饋，可實現XYZ軸運動方向上的實時微調。

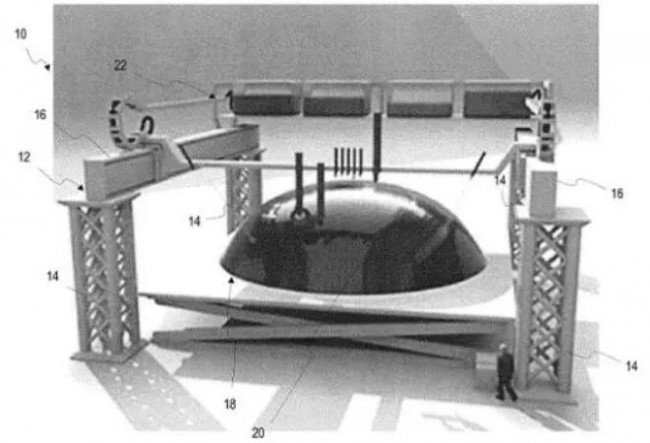

圖片：該專利的圖表顯示了混合制造解決方案，來源nScrypt

      一套運動系統將控制龍門架運動，另一套則控制正在建造的部件，第三套主要用于控制3D打印或傳統制造技術中的工具頭。這種基于龍門架的系統可以通過皮帶傳動，還可以通過滾珠絲杠傳動，在或者通過直線電機驅動，而在XYZ軸方向上的運動則通過計算機進行精確的控制。此外，傳感器可以是光學傳感器，激光傳感器，半導體傳感器或聲學傳感器。此外，工具頭可以包括用于3D打印的材料擠出機、微點膠工具頭，或用于傳統制造的工具頭，包括切割，銑削或拋光。
