增材制造（AM）的零部件用于安裝在飛機上，已經有多年的歷史了，但其作用主要局限于非關鍵部件，如管道系統和內飾部件。即使是用于發動機部件（如著名的GE Leap發動機燃料噴嘴），其對零部件的性能要求主要是熱傳導而不是機械性能。那么3D打印，尤其是DED以及PBF金屬3D打印技術在飛機結構件方面有著怎樣的發展前景，并且面臨著怎樣的挑戰呢？

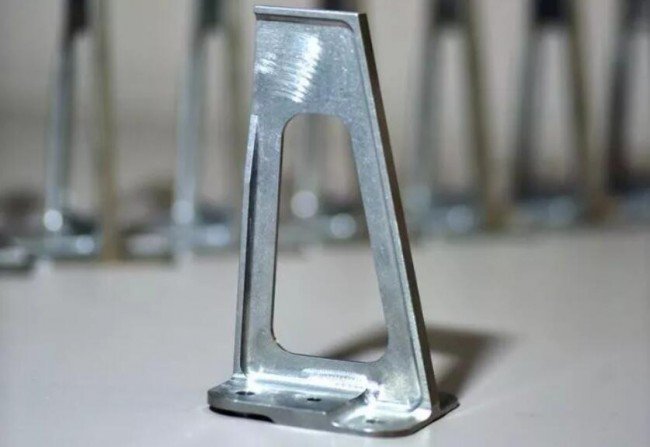

圖片：Spirit AeroSystems公司開始安裝第一個為波音787飛機通過增材制造的鈦結構部件

     為波音商用飛機制造機身的Spirit AeroSystems公司，最近開始安裝第一個為波音787飛機通過增材制造的鈦結構部件，該部件是一個用于通道門鎖的配件。

這個配件支架似乎不是會導致飛機故障的那種關鍵部件，不屬于那種會導致飛機失敗時無法飛回家的部件，但這個部件非常重要，如果這個部件出故障了，飛機還能夠安全無礙的飛回家。

       通過3D打印那些具仿生學特征的復雜零件具備天然的優勢，3D打印的一些特殊優勢，包括減輕重量，或者通過仿生學、拓撲優化將原先多個零件進行了大幅度的重新設計，從而實現結構一體化。

    不過對于飛機來說，“房屋里的大象是如何獲得認證”。因為飛機行業傾向于認證零件設計并堅持使用該設計貫穿整個飛機的生產壽命周期。增材制造的這些更大膽的設計，至少對于結構件來說，必須等待機會，為這種的零件認證是一個充滿挑戰的過程。

但所有這一切都將到來。

痛點即機會的3D打印

       增材制造在飛機生產中正在發揮越來越大的作用，不過對于想通過3D打印來在航空航天領域站住腳的供應商來說，一級供應商的優勢帶來的不僅僅是地位優勢，還包括對技術的理解和創新能力。

      由于增材制造的特性，這種技術開辟了一種精神，需要從增材制造的設計過程中，就將不同的加工工藝結合起來，以增材思維為導向來進行3D打印零件的設計。據中國3D打印網了解，Spirit AeroSystems公司制造的門鎖配件是由Norsk Titanium專有的快速等離子沉積（RPD）工藝進行3D打印的。Norsk Titanium公司的快速等離子沉積?技術用于飛機結構件研發，通過技術研究與改進以及一系列嚴格的測試，最終于2017年2月獲得了首個3D打印鈦合金結構件的FAA適航認證。

        3D打印還打開了鈦合金的制造空間，之前，鈦價格昂貴且制造受限，根據3D科學谷的市場觀察，之前通過一個整塊的鈦合金金屬加工出結構件的過程中，有兩個原因帶來昂貴的制造成本，首先是必須購買的鈦合金毛坯件，其次是CNC設備以及加工挑戰，尤其是切削刀具屬于耗材，在加工過程中是另外一項昂貴的成本。而3D打印使得鈦合金的應用正在擴大。

        由于所需的剛度，碳纖維復合材料零部件必須直接連接到鈦部件上，這意味著許多曾經由易于加工的鋁制成的部件將被替換成鈦合金材料。這聽起來可能違反直覺：擴大復合材料的使用范圍將為鈦合金的3D打印帶來更多機會。

      而談論加工成本和浪費的飛機行業術語是“買飛比”，也就是說，需要計算購買的金屬毛坯的重量與最終安裝在飛機上的成品部件上剩余的金屬重量的倍數。由固體毛坯加工而成的飛機零部件很容易具有20-1的“買飛比”，這意味著95％的金屬被加工掉。

     通過Norsk Titanium的快速等離子沉積（RPD）工藝RPD可以使“買飛比”低于3-1。該工藝相對于粉末床選區金屬熔化工藝（SLM）工藝而言是快速的，不過需要CNC機加工來完成多余材料的去除工作，以達到想要的幾何精度和表面光潔度。然而，“買飛比”并非3D打印在飛機制造領域的決定性制勝原因。單純的就這款門閂配件來說，通過增材制造結構設計將四個部件嵌在一起，以最大限度地提高構建周期的效率，并最大限度地減少加工設置，不過這種嵌套設計其實增加了一些金屬材料。

所以，即便是通過3D打印，減重的目標也是“有所顧慮”的。

      考慮到后期需要的CNC機加工過程，3D打印還面臨這更多的挑戰，拿這個門閂配件來說，零件的設計帶有平行的鰭片，其中一個鰭片在一個邊緣處彎曲以“流入”另一個邊緣。事實證明，這種復雜的懸臂形式CNC機加工的過程中是具有挑戰的，不平衡的設計帶來加工顫振的可能性，有時候加工成本的升級抵消了材料的節省。

     不過增材制造設計（DFAM）也在不斷發展中。增材制造的真正勝利不僅僅涉及到材料減少，通過拓撲優化或者創成式設計實現零件重量最小化，通過將多個零件整合為單一零件來減少裝配需求，通過減少制造步驟來縮短產品上市時間。這些優勢綜合起來，使得增材制造具備非常大的發展前景。另外，雖然我們經常將增材制造與3D打印混為一談，然而需要認識的是增材制造更是一種制造手段，從這個角度來看，增材制造遠遠超出了3D打印所面臨的挑戰。增材制造所涉及到的鈦零部件制造步驟就十分不簡單，根據3D科學谷的市場研究，完成了設計與打印僅僅是其中的一個步驟，還包括CNC機加工和熱處理，以及某些形式的非破壞性檢查如CT斷層掃描。而在整個制造過程中還需要考慮如何使認證變得簡化，因為過程的銜接之間都設計到數據的銜接，如果過程很難預測或控制，那么認證將變得尤其艱難。

      在這方面，國內鉑力特除了金屬增材制造設備，打造了全套解決方案，包括：產品加工、設備制造、工藝研發、原材料研發及供應、軟件開發等，為用戶提供包括設計優化、熱處理、精加工、拋光等后處理服務。如果將這些不同工藝中的數據實現有效的銜接并獲得對數據的解讀能力形成算法，這將進一步奠定我國在航空航天領域的增材制造實力。

      而另外一個挑戰是對金屬的微觀組織的控制能力，PBF和DED金屬3D打印工藝在實現零件的幾何形狀的同時，還影響了金屬的微觀結構，當然后期的熱處理等過程還會進一步影響微觀結構，這些過程都給加工和認證帶來了不可思議的復雜挑戰。

     這與傳統制造工藝非常不同，在傳統制造中，各種工藝步驟的性能更為人所知，因為每個步驟的約束更具限制性。通過鑄造，鍛造或機加工，熟悉這些工藝的設計工程師可以創建一個高可信度的零件模型，而通過鑄造，鍛造或CNC機加工車間準確地實現加工要求。

增材制造不是這樣的，設計工程師設計的零件，在通過3D打印及其下游加工過程中，可能會發現流程效率低下或結果不足，需要重新更改加工參數或更改設計。因此，增材制造設計的挑戰不僅僅是3D打印過程。

FAA這些監管機構已經看到增材制造的優勢，雖然他們知道3D打印可以實現更好的性能甚至帶來更安全的飛機。關鍵是要找到一種方法，而了解3D打印過程所產生的所有重要特性，以及這些特征帶來的結果，是充滿挑戰的。

解決方案或許另開賽道

    不過，未來，困擾我們的這些質量一致性和認證問題，或許將通過更高層次的技術手段得以解決。至少在理論上大數據和人工智能有望解決這些問題。人類可以挖掘在增材制造構建過程中捕獲的大量數據，以獲得其對下游工藝和零部件最終性能的影響判斷，通過算法來獲得仿真預測能力。未來，量子計算可以用來實時分析數據，而實時分析帶來的直觀好處是實時控制。

    而所有的這一切，將使得未來制造的競爭，升級為數據與算法的競爭。
