從20世紀80年代風靡的動畫版《變形金剛》到如今的《變形金剛》系列科幻巨作，“汽車人”已成功激發了三代人對于未來汽車的想象值得欣慰的是，想象未曾停歇，科學創新亦沒有止步。尤其是近年來，我國居民消費能力不斷提升，汽車產銷量也逐年上漲，汽車生產制造行業進入了快速發展時期。整個汽車行業的生產制造流程不斷優化，外觀設計及整體性能都在不斷提升。而3D打印技術的采用，更是為現代化汽車生產模式的建立提供了關鍵的技術支撐。

     例如奧迪利用Stratasys的J750 3D打印機進行尾燈原型設計，加速驗證過程，將原型制造時間縮短了50%。較之傳統制造模式下的“減材制造技術”，3D打印的優勢在于其無需機械加工或任何模具，就能直接從計算機圖形數據中生成任何形狀的零件，從而極大地縮短產品的研制周期，提高生產率和降低生產成本。

今天，小編為大家精選了幾則3D打印在汽車行業中的應用案例，快來看一下吧！

案例一：

Solaxis利用Stratasys 3D打印機大顯身手

Solaxis是北美地區一家專業的汽車配件供應商，采用3D打印技術制作汽車裝配夾具，減輕了重量并提高了精度，可謂一舉兩得。

1輕松組裝

     汽車裝配零部件的傳統夾具往往存在兩大缺點：難以維護；金屬材質，重達150磅，不易挪動。然而，正如Solaxis Ingenious Manufacturing的工程師們所示，夾具其實完全可以擺脫這些缺點。 借助Stratasys Fortus 3D打印機系列，Solaxis為汽車供應商設計并制造了一款夾具，用于組裝大批量塑料門封條。在對該夾具研發了數次迭代之后，Solaxis不僅能夠生產出較傳統夾具輕100磅以上的3D打印夾具，而且設計和制造時間還比傳統工藝縮短了至少三分之二。

     Solaxis設計工程師對門封條裝配夾具進行不斷優化，過去的幾年里至少產生了十幾次迭代。對其汽車客戶而言，通過CAD軟件快速完成設計并利用Fortus 3D打印機系列進行快速打印的制造模式非常新穎。Francois Guilbault補充道：“我們可以對設計進行自由修改，而無需再回過頭來對客戶說‘模具必須重新制作’?！?/p>

    這種敏捷性增加了設計靈活度，使Solaxis工程師能夠集多種微小調整于一身，包括按鈕與手柄的布局、滑槽的添加以及其他符合人體工程學的改進。這也使Solaxis能夠?qū)ΜF(xiàn)有內部硬件進行集成，倘若交換機或線路斷開，客戶則可以快速更換，因此，設計中的部件數量得以大幅減少。Guilbault表示，工程師可以在8~20個小時內完成CAD迭代，具體時間取決于部件的復雜程度。Solaxis能夠與其客戶的工程師共享文件，進而快速確認設計并在數日內生產出新夾具。與利用數控機床所生產的夾具不同，F(xiàn)ortus 3D打印機可在任何時間段均可進行生產，整個生產過程無需人工監督。

     對客戶而言，產生的效益非常明顯。Guilbault表示：“我們成功地將整個設計與制造周期從傳統制造模式下的16~20周壓縮至3~5周?！?

     Solaxis夾具的尺寸是34英寸x 22英寸，重量僅為28磅，足夠輕便，任何人都能挪動。如今，每個操作員都希望其工作臺上配備了這樣的夾具。另外，通過使用Solaxis夾具，工人每個周期可平均節省4秒的時間。一般而言，組裝密封條的員工每年可進行250,000個周期，因此，供應商節省了數百小時的勞動時間。Guilbault表示：“單憑周期的時間增益就足以證明3D打印夾具的價值所在。所以，他們的投資回報率在短短12個月內就實現了?！?/p>4合規性驗證

     在與Solaxis合作之前，客戶經常遇到合規性問題。交付給原始設備制造商（OEM）的夾具經常被退回，不僅檢修時間冗長，而且檢修成本高昂。 Stratasys 3D打印技術使Solaxis能夠不斷地改進夾具，節省了客戶的生產時間與成本。反過來，汽車供應商也大大提高了向其OEM客戶提供門密封條的可靠性。過去兩年內，未出現任何合規性問題，這也就意味著Solaxis的獲利也大幅提升。

案例二：

美國專業賽車隊Team Penske攜手Stratasys將3D打印引入賽車界

    Stratasys通過其3D打印技術為Team Penske制造工具、賽車零件和工程原型，并提供有關定制化賽車運動應用和材料工程方面的技術支持。

01付出就會有回報

    在賽車界，Team Penske是勝利的代名詞，其傳奇歷程源自于創始人Roger Penske的卓越領導力與眾成員對于勝利的不懈追求。迄今為止，該車隊贏得了440多場主要賽事的勝利和500次桿位（首發），并在29場國家錦標賽（其中涵蓋開輪式、汽車和賽車項目）中獲得了優異成績，這更是凸顯了其追求卓越的高貴品質。但對于Team Penske而言，要立于不敗之地，就必須不斷地打破現狀，挑戰未來，而技術正是實現這一目標的基石。

     Team Penske總裁Tim Cindric表示：“在當今的比賽中，技術扮演著重要角色?！?Cindric認為，賽道不是技術的發源地，而是技術的展示臺。Team Penske已經完全采用的一項技術就是“增材制造”技術。而Stratasys 3D打印解決方案加速了Team Penske將創意向現實的轉化。Cindric補充道：“這項技術使我們得以用最少的時間來產生創意，并以最可靠且最有效的方式將它實現。它賦予了我們更多創意上的可能性。”這一點完全能夠理解，因為對于Team Penske而言，增材制造解決方案涵蓋了很多領域。

    Team Penske生產經理Matt Gimbel表示：“我們于21世紀初首次開始使用3D打印，當時主要用它來支持風洞模型項目。之后，就將它用于制作治具和夾具，以及我們復合材料部門的沖刷模具和賽車零部件等。”增材制造最大的一個價值，就是能夠通過打印和調整設計的方法來快速驗證創意的可行性。Team Penske復合材料工程師Andrew Miller表示：“我們正在盡可能快地實現汽車升級。3D打印組件使我們可以快速進行多次迭代，并且節省了大量時間。”

   Matt Gimbel補充道：“如果我們不能加快實現進度，那么就有可能輸給其他車隊。3D打印使我們能夠?qū)⑦@些創意轉化為那些可能無法用其他任何制造方法生產的零件?！?

除了速度以外，F(xiàn)DM?和PolyJet?附加解決方案均還提供了所需的精確度及可靠性。Andrew Miller表示：“生產組件時，我們對這些設計及其將實現的功能充滿信心，這也使得我們能夠更快地將其落實到比賽現場?！?/p>03從工裝到生產零件

     IndyCar燃料探頭手柄的重新設計就是一個很好的例子。這種探頭手柄以前都由鋁制的，非常笨重，不易使用，而且外形方面不具吸引力。Team Penske構思了一種更輕巧、更符合人體工程學的流線型設計。然而，距離Indy500大賽只剩幾天的時間，根本不可能通過采用傳統制造方法來實現。相反，依靠3D打印的組合模具和自犧牲模板，再加上Stratasys的通力合作，Team Penske及時為比賽產生出了六個全新的探頭手柄。Miller表示：“我們所有組件的生產都沒有出現任何故障或任何問題，這對我們的制造過程來說是一項重大壯舉?！?/p>

    考慮到3D打印的使用范圍，精準定位其最大價值對Team Penske而言極具挑戰性。Matt Gimbel認為，3D打印的最大價值在于能夠使用由3D打印機直接為其賽車制作零件，他以一種為駕駛員提供新鮮空氣的一氧化碳過濾器的開發為例：“新設計最初是打算由碳纖維來制造的，但我們把這些部件打印出來并做了測試之后才意識到，那不僅是一個偉大的設計，而且零件制造的材料非常好，完全適用于賽車。”

    盡管增材制造對Team Penske而言不算什么新技術，但Gimbel認為他們只不過才觸碰到了3D打印的冰山一角。Gimbel 說：“未來，3D打印在賽車行業里還有很長的一段路要走，而且它適用范圍極廣。我認為，目前還沒有人能夠真正知曉3D打印的全部潛力。

最后，Tim Cindric總結道：“通常情況下，我們的所有競爭對手最終都會在相同的時間點采取相同的解決方案。但我們需要采取下一代解決方案，而Stratasys幫助我們更快地找到了下一代解決方案?！?/p>04尼龍12碳纖維顯神威

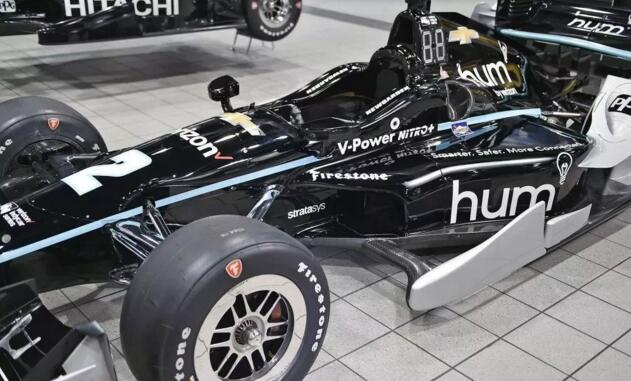

    在賽車快速迭代與最終零部件制造中，Team Penske采用的Stratasys 3D打印技術就包括尼龍12碳纖維材料3D打印，在制造IndyCar 和 NASCAR兩款賽車時都應用了Stratasys的尼龍12碳纖維材料3D打印技術。

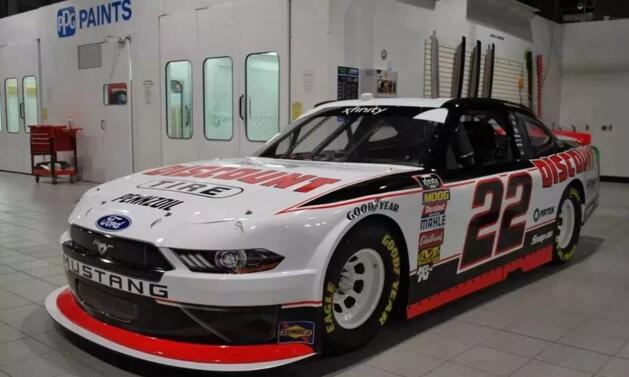

   Team Penske為其NASCAR賽車制造了尼龍12碳纖維3D打印后視鏡外殼。該外殼不僅具有高抗沖擊性和高剛度，并且重量輕盈。這種碳纖維增強尼龍材料的剛度在制造薄壁零部件時有著特有優勢，用它們制造的零部件在空氣動力載荷下不會彎曲變形。

      這些案例讓我們更加相信，3D打印將在汽車行業發扮演加“科幻”的角色，更好地滿足人們對于未來汽車的想象。讓我們共同期待吧！
